白银电子通行证使用说明书
适用版本
- PCB版本：v0.3.1、v0.4、v0.6
- 软件版本：a1.4、a2.1
1. 系统配置
1.1 配置默认参数说明
系统主要配置参数包括：
| 配置项 | 说明 | 默认值 |
|---|---|---|
| Brightness | 屏幕亮度 | 50% |
| Switch Interval | 轮播切换间隔 | 3分钟 |
| Switch Mode | 轮播切换模式 | Sequence（顺序） |
| USB Mode | USB连接模式 | Download（下载模式） |
| Low Battery Trip | 低电量提醒 | 开启 |
| No Intro Block | 跳过开机动画 | 关闭 |
| No Overlay Block | 禁用Overlay层 | 关闭 |
1.2 验证方法
开机后，系统会自动播放开机动画，然后进入干员展示界面。验证以下功能是否正常：
- 按键响应（按键1-4是否正常工作）
- 干员切换（是否能正常切换不同干员）
- 菜单操作（是否能进入设置菜单并调整参数）
- 扩列图显示（是否能正常显示和隐藏扩列图）
2. 功能模块详解
2.1 设备部件定义
| 部件 | 说明 |
|---|---|
| 按键1 | 切换上一个角色 / 菜单向上 |
| 按键2 | 切换下一个角色 / 菜单向下 |
| 按键3 | 展示扩列图 / 菜单确认 |
| 按键4 | 打开设置菜单 / 返回 |
| 按键5 | 预留 |
| SD卡槽 | 插入SD卡进行素材传输 |
| 开关 | 上推开机，下推关机（v0.6版为轻触按钮） |
| 充电口 | Type-C 充电接口 |
| 调试/拓展排针 | 用于调试和功能扩展 |

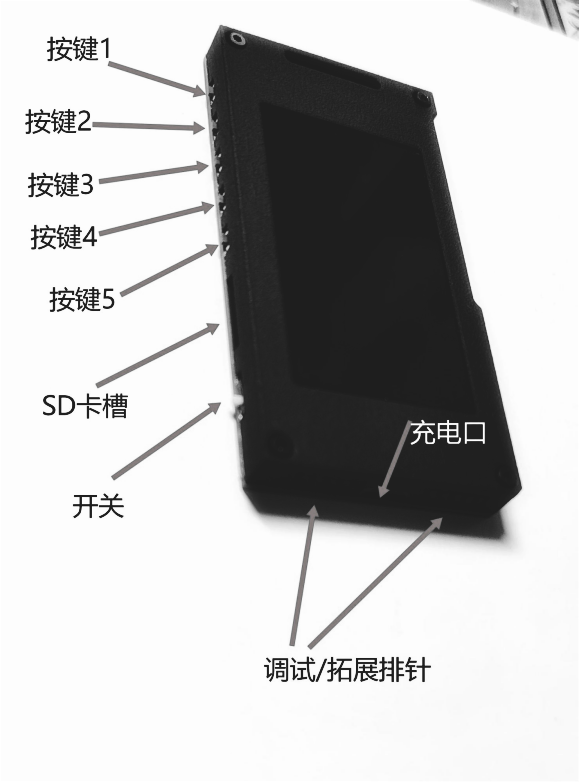

图1：设备总览图 - 展示了电子通行证的各个部件及其功能
2.2 开机与关机
开机操作
- 上推开关至"ON"位置（v0.6版为轻触按钮）
- 等待开机动画播放结束
- 系统自动进入第1个干员展示界面
注意
保存关机时角色的功能将在未来软件更新中加入
关机操作
- 长按按键4进入主菜单（v0.6版可长按关机）
- 按动按键1/2使光标移动到"Shutdown"
- 按下按键3确认
- 等待系统关机完成后，下推开关至"OFF"位置
2.3 素材切换与播放调整
2.3.1 素材切换
| 操作 | 按键 | 预期结果 |
|---|---|---|
| 切换上一个角色 | 按下按键1 | 切换到上一个干员，显示对应角色动画 |
| 切换下一个角色 | 按下按键2 | 切换到下一个干员，显示对应角色动画 |
2.3.2 扩列图展示
- 展示/隐藏扩列图：按下按键3
2.3.3 播放亮度调整
- 按下按键4进入主菜单
- 按动按键1/2使光标上/下移动，对准
Brightness - 按下按键3确认
- 按动按键1/2增加/减少亮度
- 按下按键3/4退出
2.3.4 轮播切换间隔调整
- 按下按键4进入主菜单
- 按动按键1/2使光标移动到
Switch Interval - 按下按键3进入
- 按动按键1/2调整切换时间（可选：1/3/5/10分钟）
- 按下按键3保存设置
2.3.5 轮播切换模式调整
- 按下按键4进入主菜单
- 按动按键1/2使光标移动到
Switch Mode - 按下按键3进入
- 按动按键1/2调整切换模式：
Sequence- 顺序Random- 随机Manual- 保持
- 按下按键3保存
2.4 干员列表查看
- 按下按键4进入主菜单
- 按动按键1/2使光标移动到
Operator List - 按下按键3进入干员列表界面
- 按动按键1/2上下滚动查看干员列表
- 按下按键3/4退出干员列表界面
2.5 素材管理与传输
2.5.1 使用内部存储传输
- 按下按键4进入主菜单
- 按动按键1/2使光标移动到
USB Download - 按下按键3确认进入USB下载模式
- 使用Type-C数据线连接电脑
- 电脑会识别到一个名为"Electric Pass"的存储设备
- 将素材拖入
\Electric Pass\assets文件夹中 - 传输完成后，按下任意键重启设备
- 重启后可拔出数据线
2.5.2 使用SD卡传输
下载教程并根据教程操作：
- 链接：百度网盘
- 提取码：
2wk9
准备工具：
- 软件：DiskGenius
- 硬件：SD卡（最大支持32GB）
按照教程将素材复制到SD卡指定目录
将SD卡插入电子通行证的SD卡槽
系统会自动识别并加载SD卡中的素材
2.6 素材制作
下载制作器：
- 链接：百度网盘
- 提取码：
yx8i
准备素材：
- 角色视频（支持常用视频格式）
- 通行证样式蒙版（可选）
- 过场展示图片（可选）
- 过场动画（可选）
打开
epass_flasher.exe并根据提示进行操作
保修说明
注意
- 电子通行证全系列产品属于手工电子制品，一经售出无法退回维修
- 如果出现软/硬件问题，请找到向您售卖本通行证的制作者询问，他将为你提供简单的技术支持
- 本产品属于"消费者定作的商品"，根据《网络购买商品七日无理由退货暂行办法》第二章第6条，不适用7天无理由退货
本说明书适用于由B站UP主「白银今天下班了吗」设计并开源的电子通行证
编写：TQ不是时商、JUNU · 遵循 CC BY-ND 4.0
版本信息：v0.0.1 · 2025年12月27日 → v0.0.2 · 2025年12月31日 → v0.0.3 · 2026年01月30日
