常见问题
本文档整理了 V0.3 版本的疑难解答。
文档整理 @白银
特别感谢 粉色妖精小姐 爱莉希雅
感谢您的复刻！如果您也踩到了坑，欢迎来一起共享经验！
1. 三路供电没有全部出完或电压不对
现象：没有短路，但供电电压异常
原因分析：
- 电压变高：一般是反馈脚没接好
- 没有电压：可能是虚焊
解决方案

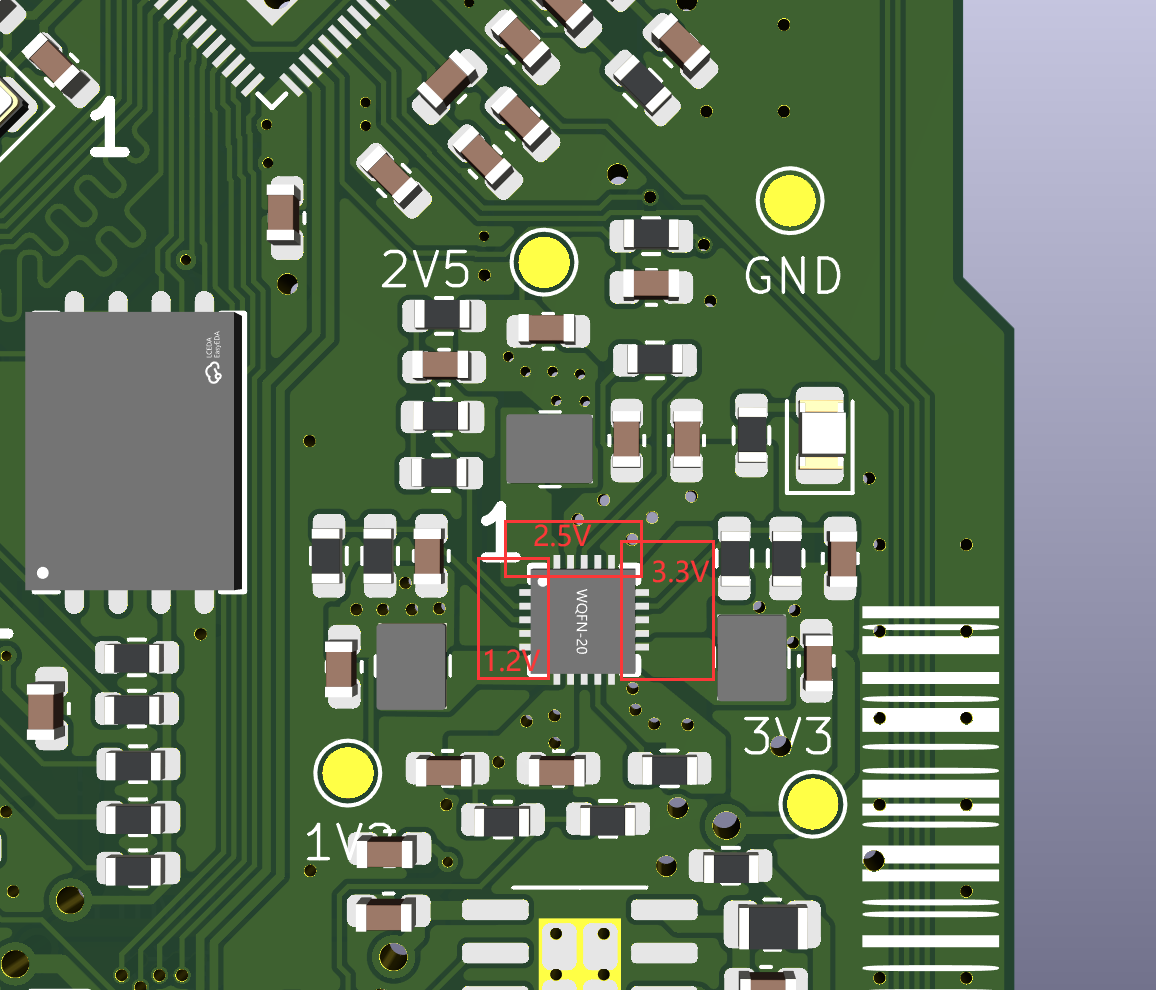

- 补焊 EA3036 全部引脚，尤其是对应侧
- 如果补焊无效，更换 EA3036
2. 连上电脑提示 42/43 Device failed to start
现象：不短路，供电全出，但 USB 识别失败
解决方案：检查 DP-DN 信号

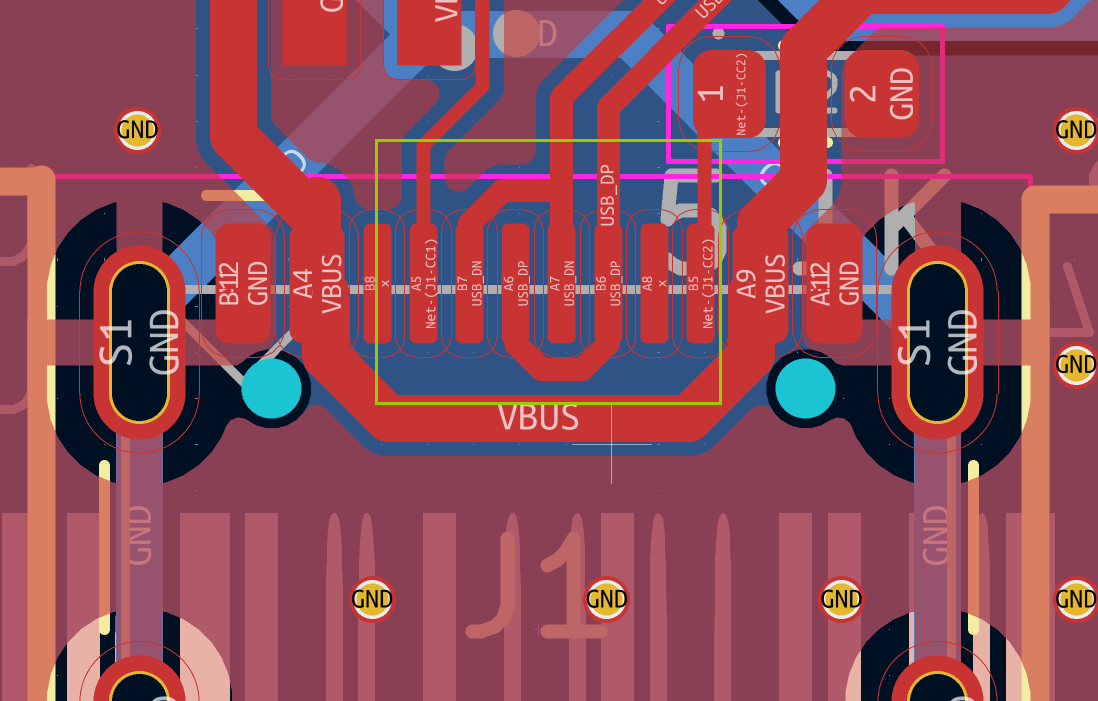

检查 USB Type-C 是否虚焊/连锡
如何检查短路：找一根不用的 C 口数据线剪掉头，测量里面的两根信号线之间有没有短路

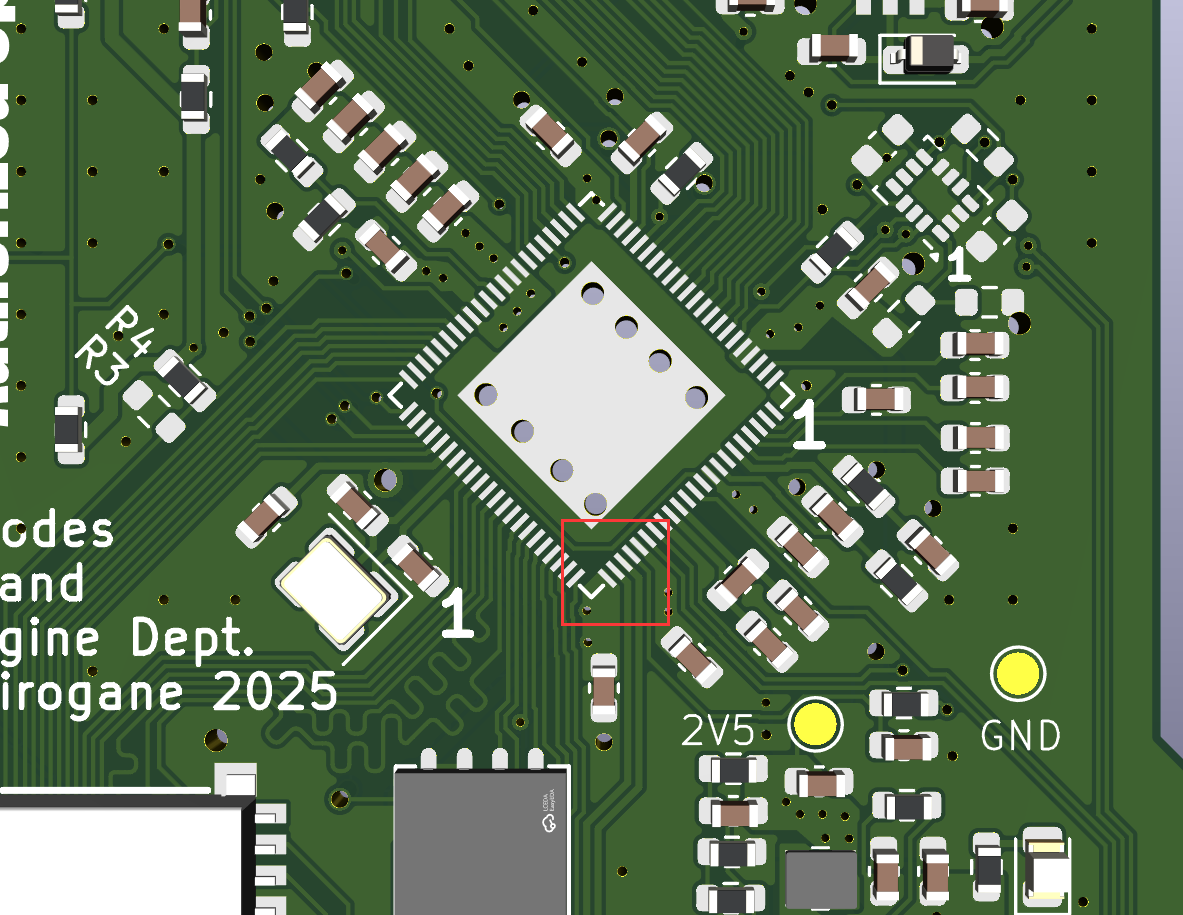

检查主控 USB 引脚是否虚焊
3. 上电直接大电流，电源灯不亮
现象：三路供电对地不导通，两两不导通，但上电直接大电流
解决方案
方案一：检查屏幕背光区域

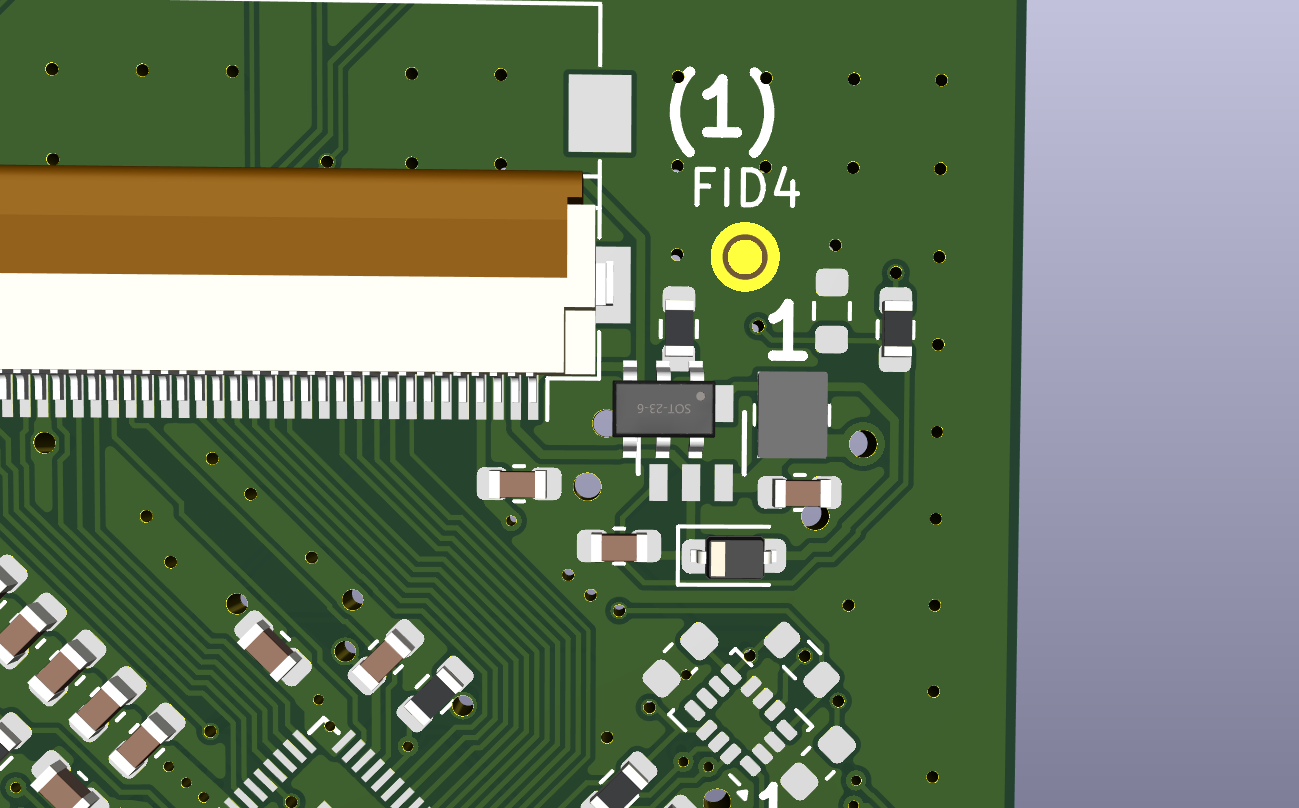

拆焊屏幕背光芯片，再次上电。若正常则检查屏幕背光区域是否焊接错误。
方案二：检查二极管方向

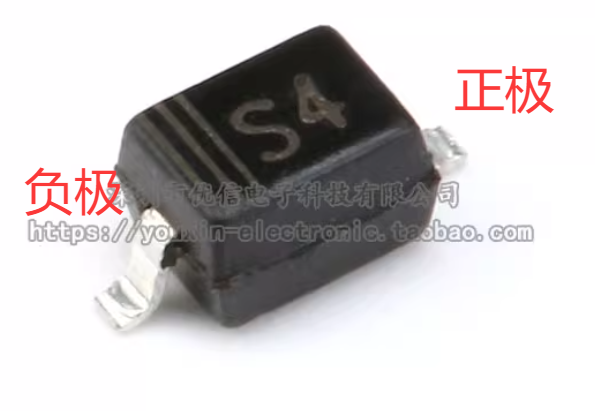

检查二极管是否焊反：
- 有横线的一端为负极
- 电压高的一端为正极
- 正极对应 PCB 丝印开口（没画横线）的一端
4. 烧录中断无法重新进入下载模式
现象：烧录过程中中断，但芯片已有底层数据，导致无法进入下载模式重新烧录
解决方案
按住FEL按钮开机。（从上往下第五个按钮）
参考刷新教程（1分钟处）：BiliBili 视频教程
5. 烧录过程的相关问题
请打开USBTreeView，根据情况进行排查：

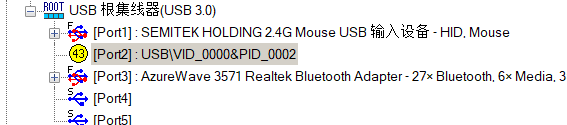

5.1 找不到FEL设备，且usbtreeview中显示"0x0000 0x0002"
现象：如图：
同上，检查USB链路焊接2. 连上电脑提示 42/43 Device failed to start

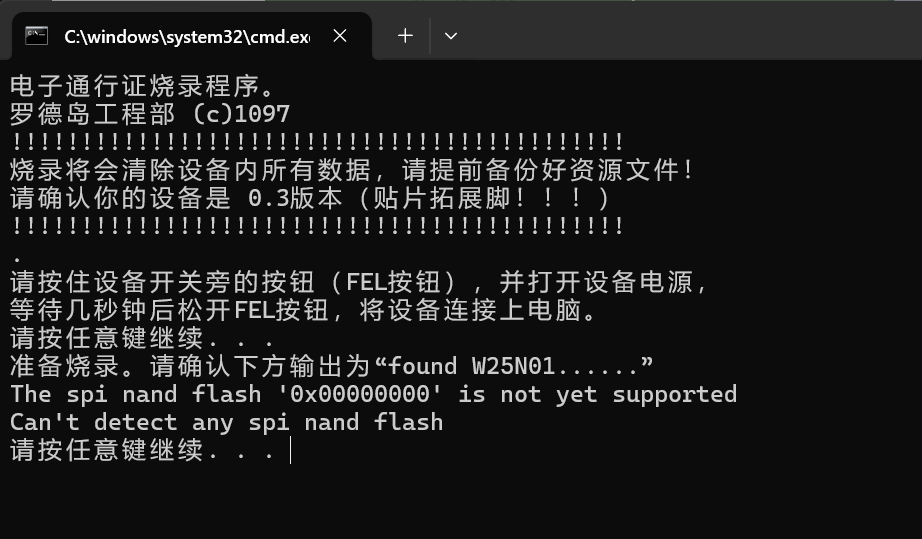

5.2 提示 "The spi nand flash '0x00000000' is not yet supported"
现象：提示 "The spi nand flash '0x00000000' is not yet supported"
原因：F1C 没认到 Flash 芯片
解决方案

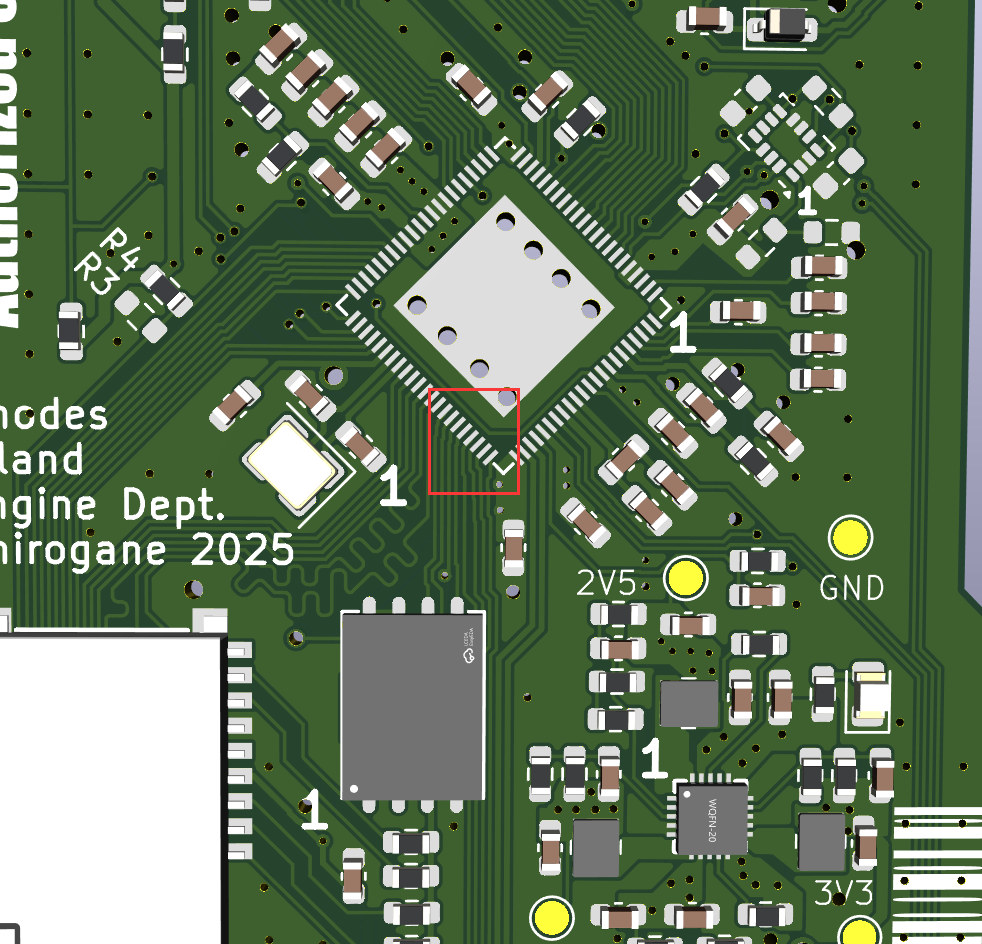

检查 NAND 区域引脚是否虚焊

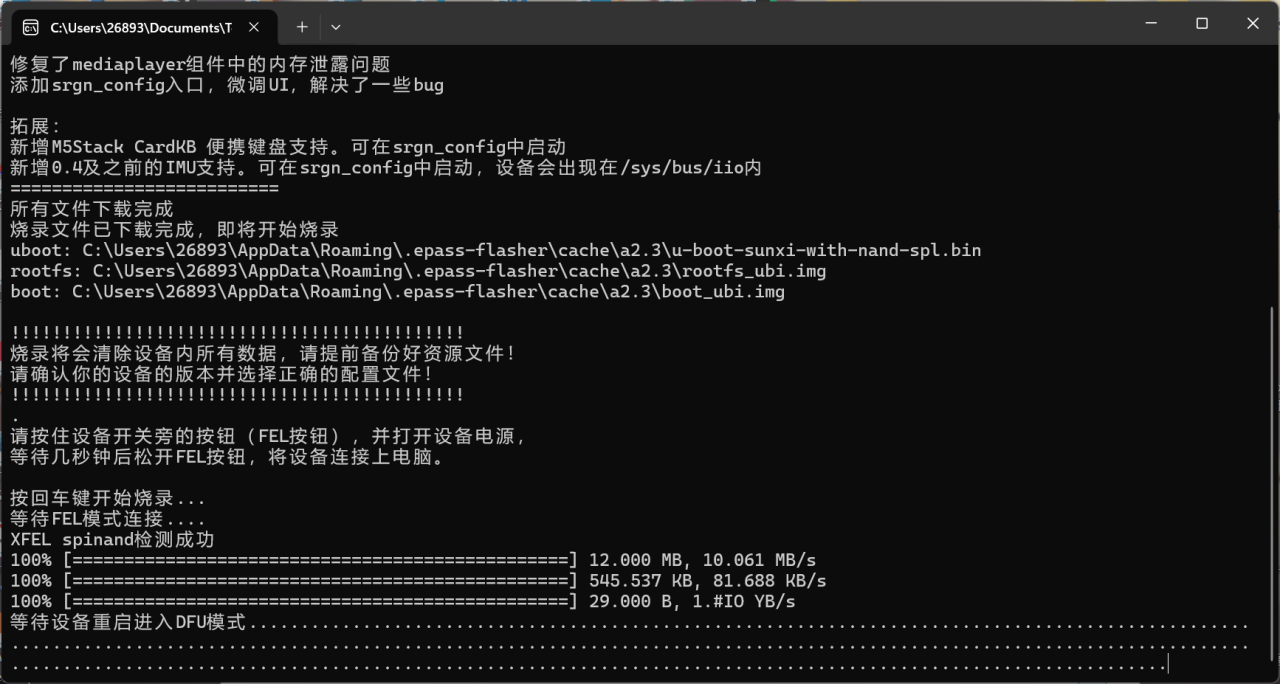

5.3 卡在“等待设备重启进入DFU模式....”，且Usbtreeview中提示报错代码28
现象：卡在如图位置超过20秒：

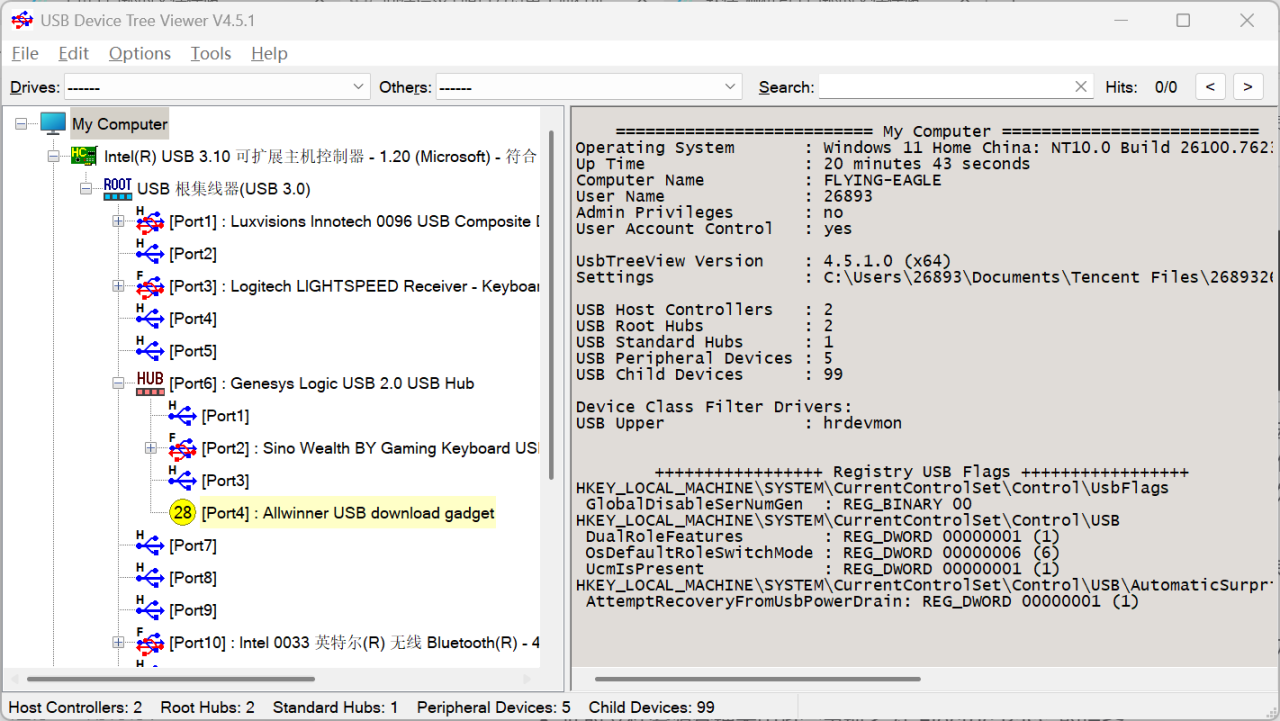

且USBTreeview中提示代码28：
原因：DFU模式驱动安装失败。
解决方案
按Windows+R（运行），输入
%appdata%\.epass-flasher\按回车，删除其中的config.json文件，然后重启烧录程序。
确保务必选择“安装驱动”，并等驱动彻底安装好（提示“请按任意键继续”）后再进入下一步。
5.4 卡在“等待设备重启进入DFU模式....”，但USBTreeView中提示Allwinner FEL
现象：卡在如图位置超过20秒：
但USBTreeview中提示Allwinner FEL：
原因：FEL烧录Uboot后，设备无法从Uboot启动，无法进行第二阶段烧录
解决方案
- 确定你确实松开了“FEL”按钮
- 检查NAND部分焊接，见5.2 提示 "The spi nand flash '0x00000000' is not yet supported"
- 更换flash
5.4 卡在“等待设备重启进入DFU模式....”，但USBTreeView中啥都不显示
现象：卡在如图位置超过20秒：
但USBTreeview中啥都不显示：
原因：FEL烧录Uboot后，设备读到了Uboot SPL，但是UBoot SPL 启动 UBoot Proper 失败
解决方案
- 检查供电是否正常，见1. 三路供电没有全部出完或电压不对
- 检查2.5V有没有和别的供电短路

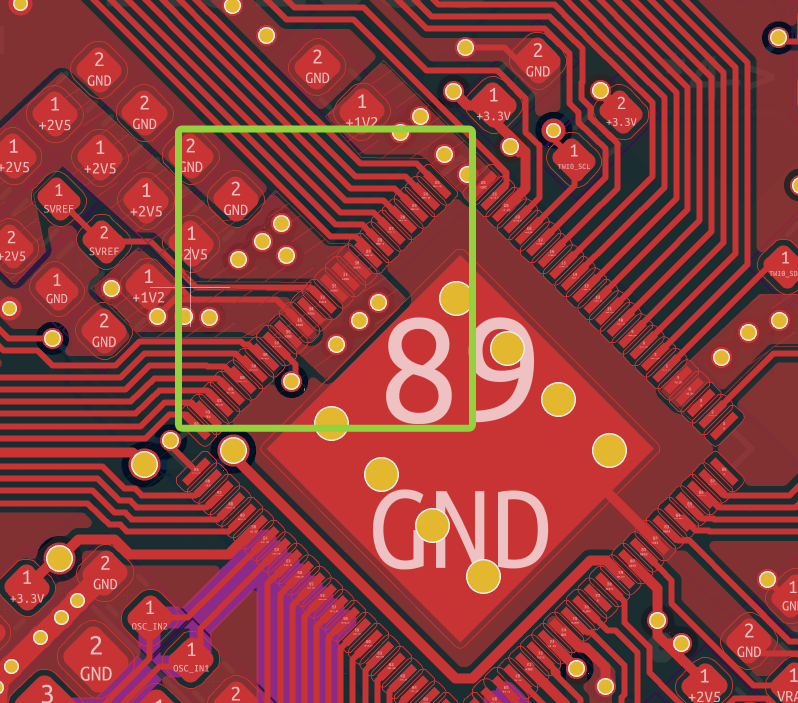

- 检查主控芯片内存相关供电引脚是否虚焊，是否连锡
- 更换主控。
6. 烧录完成后屏幕不显示
解决方案
步骤一：检查背光
先看看背光有没有亮起来，有没有"闪一下"
参考视频（10分钟位置的表现）：BiliBili 视频
如果背光正常（和上述视频一样）

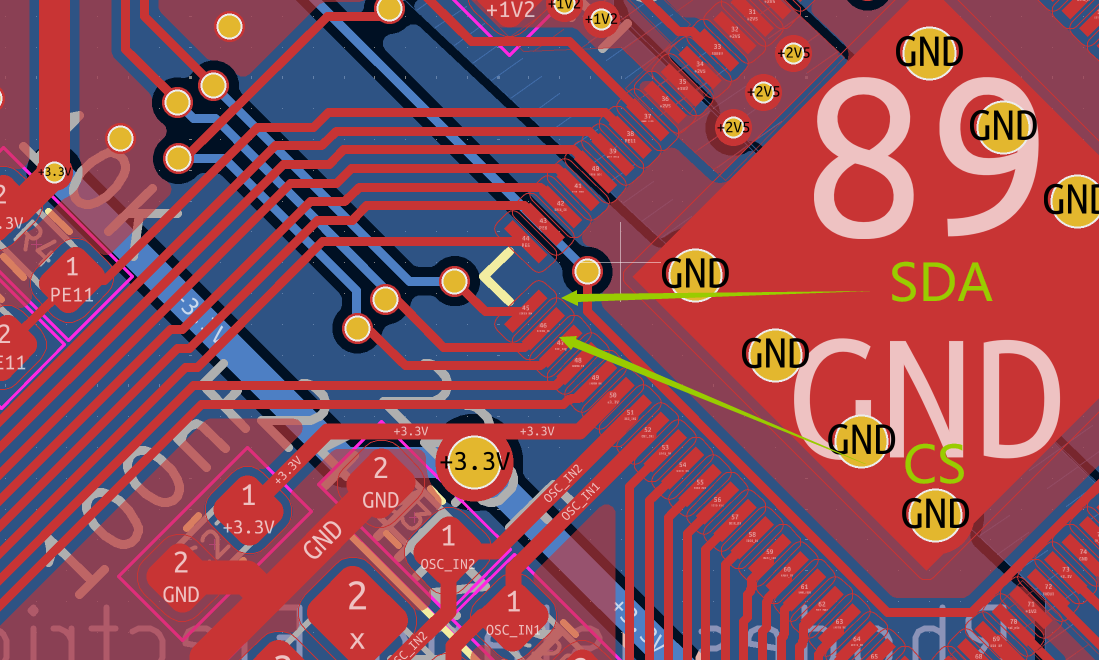

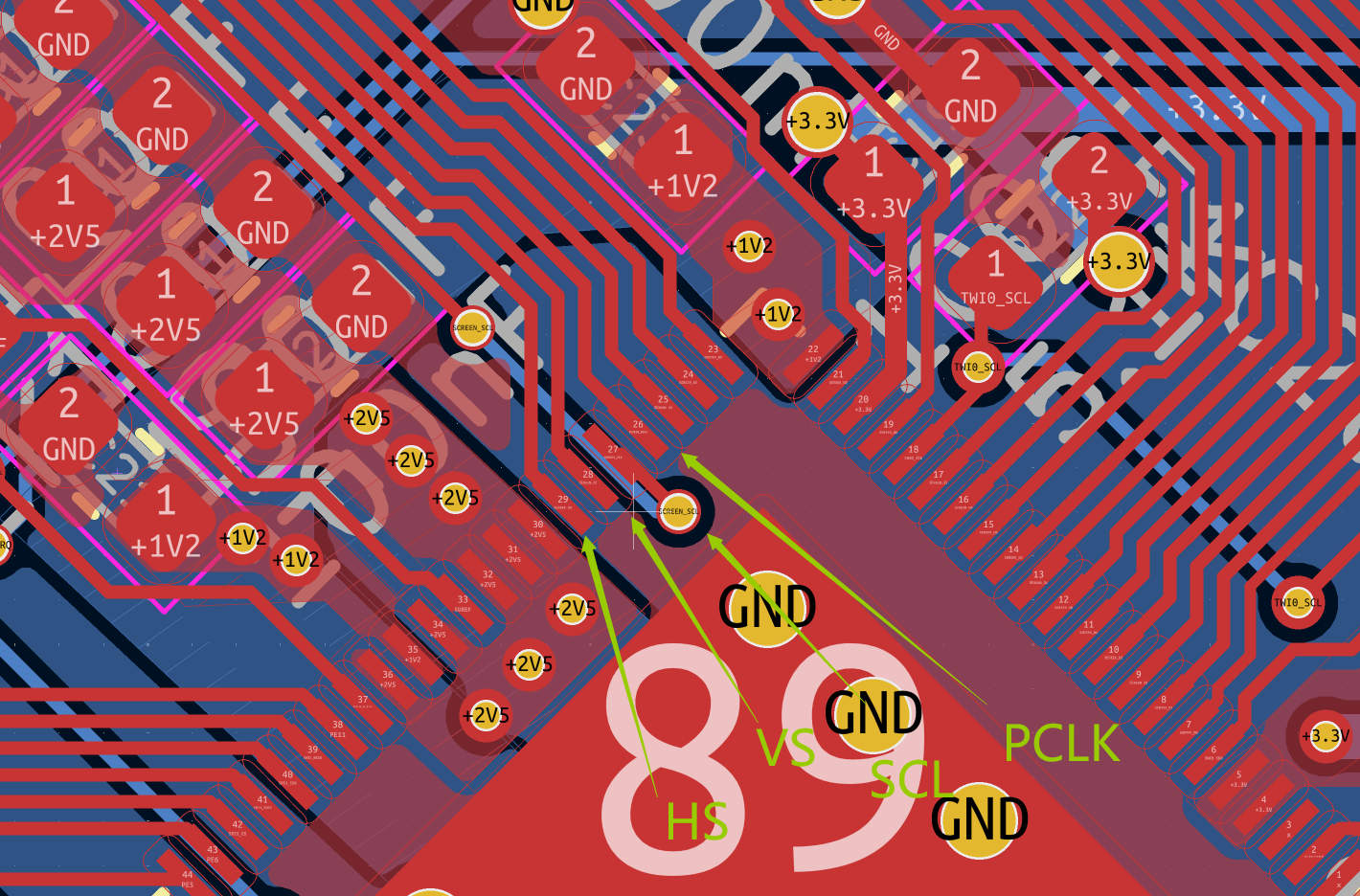

Ⅰ. 断电检查屏幕 6 个关键信号点两两没有短路
Ⅱ. 开机检查屏幕 6 个关键信号点电压
| 信号点 | 电压 |
|---|---|
| SDA | 3.3V |
| SCL | 2V |
| CS | 3.3V |
| PCLK | 1.6V |
| HS | 3.3V |
| VS | 3.3V |
哪一路没有就加焊那一路（F1C）
注意
SCL在新固件(2.x+)只有刚开机几秒钟有电压，可以多重启几次测量
我是头部 此处正在施工 妖精正在完善板块
若背光没有亮起
可能原因：背光IC损坏、soc未给出控制信号、IC区域电感损坏（少见）
检查方法：不安装屏幕测量30v节点注意！测量30V一定要小心！操作不当可能损坏soc！
测量方法：红笔测对应位置，黑笔找一个自己顺手的GND点位，观察表显数字，档位直流选择 ≥30V即可

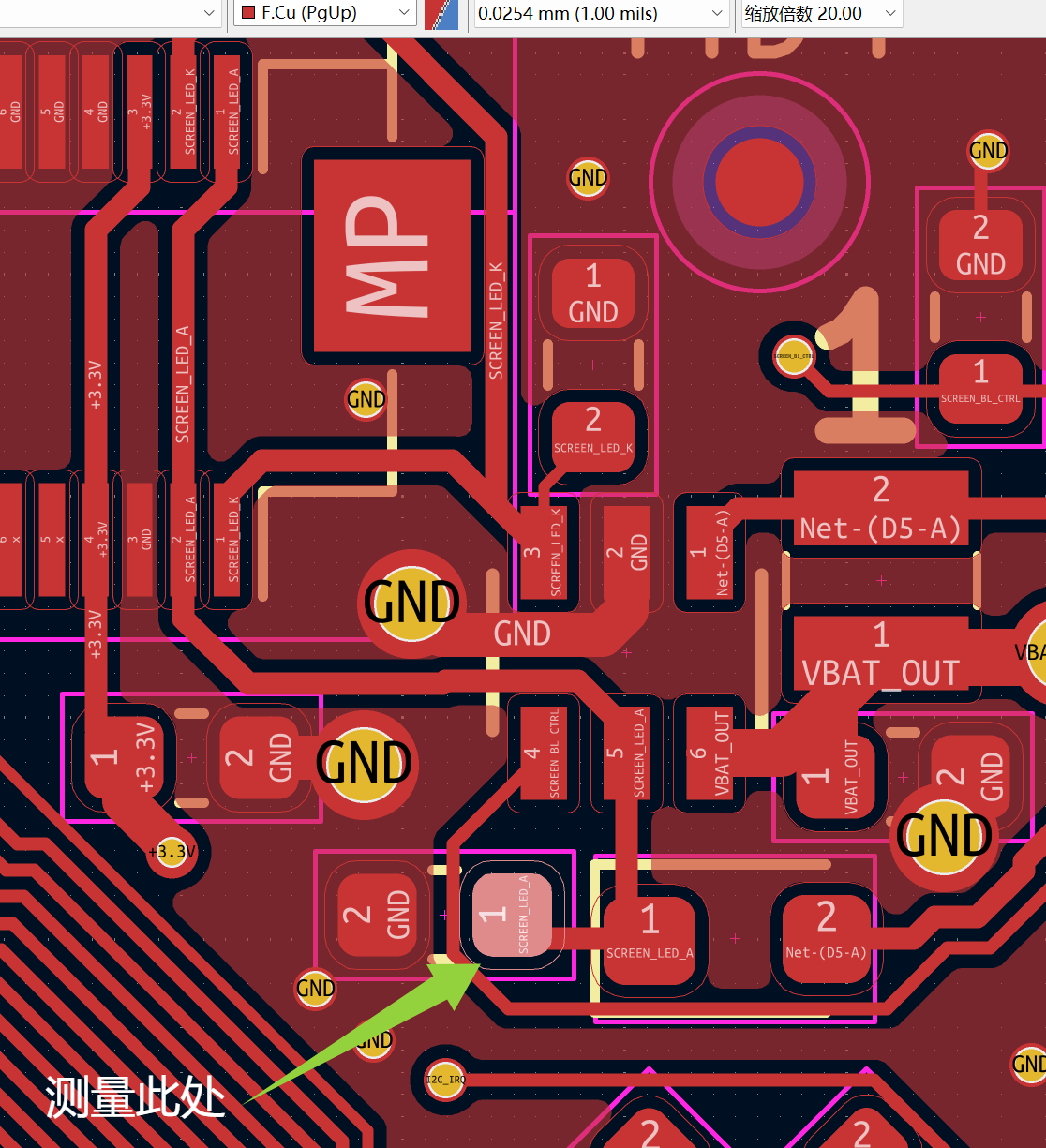

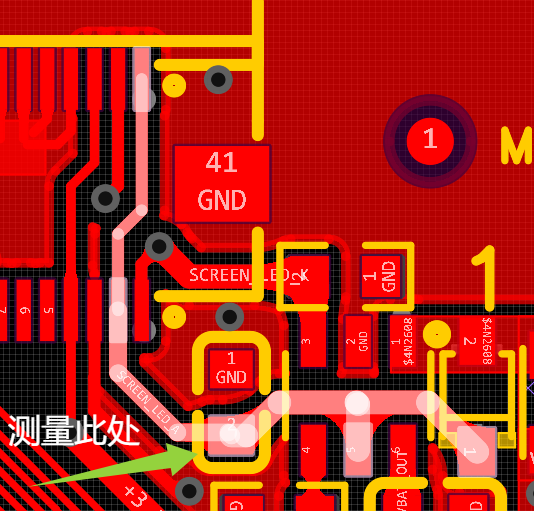

0.3.1版本30v测量位置：
*嘉立创版：
*白银原版：

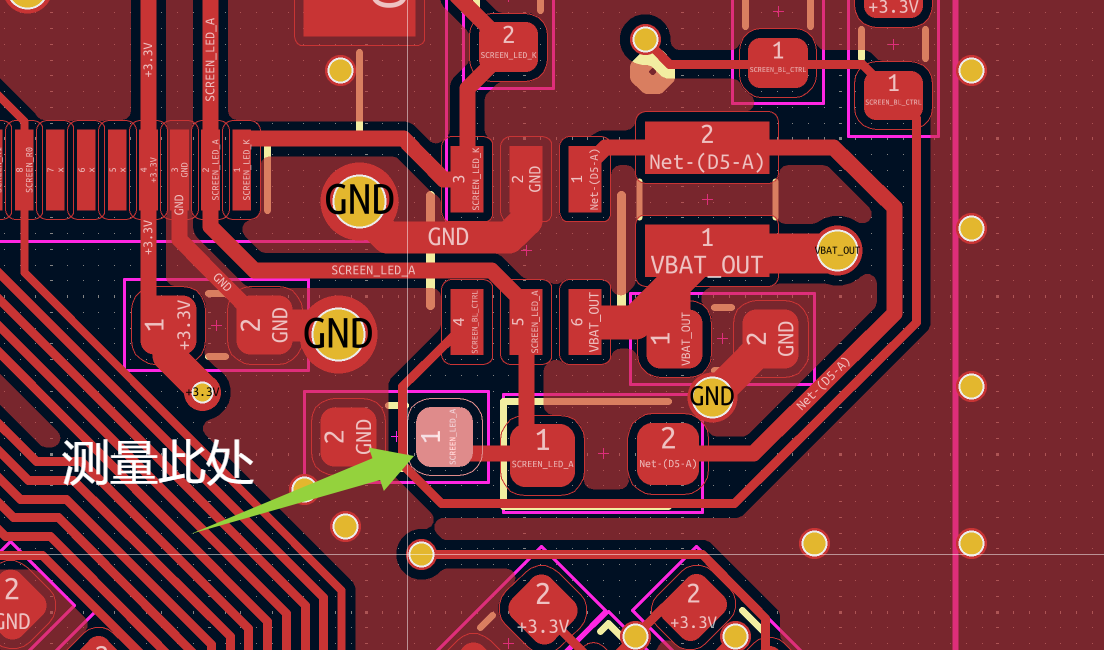

0.4版本30v测量位置：
*嘉立创版：
*白银原版：
0.5.1版本30v测量位置：
*嘉立创版：
*白银原版：

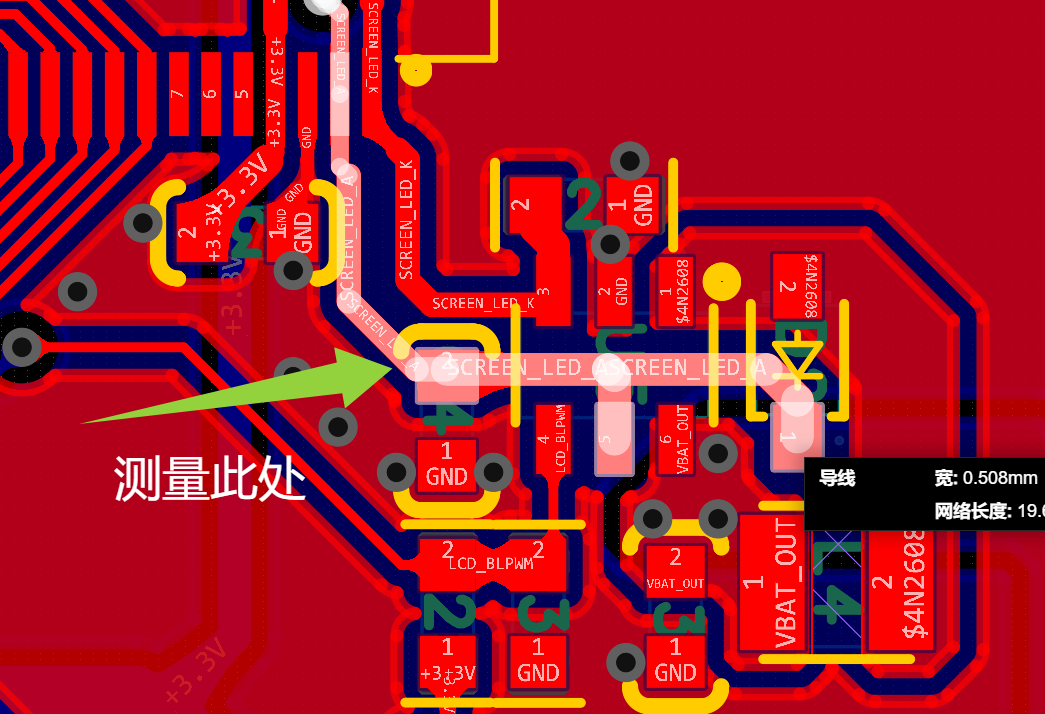

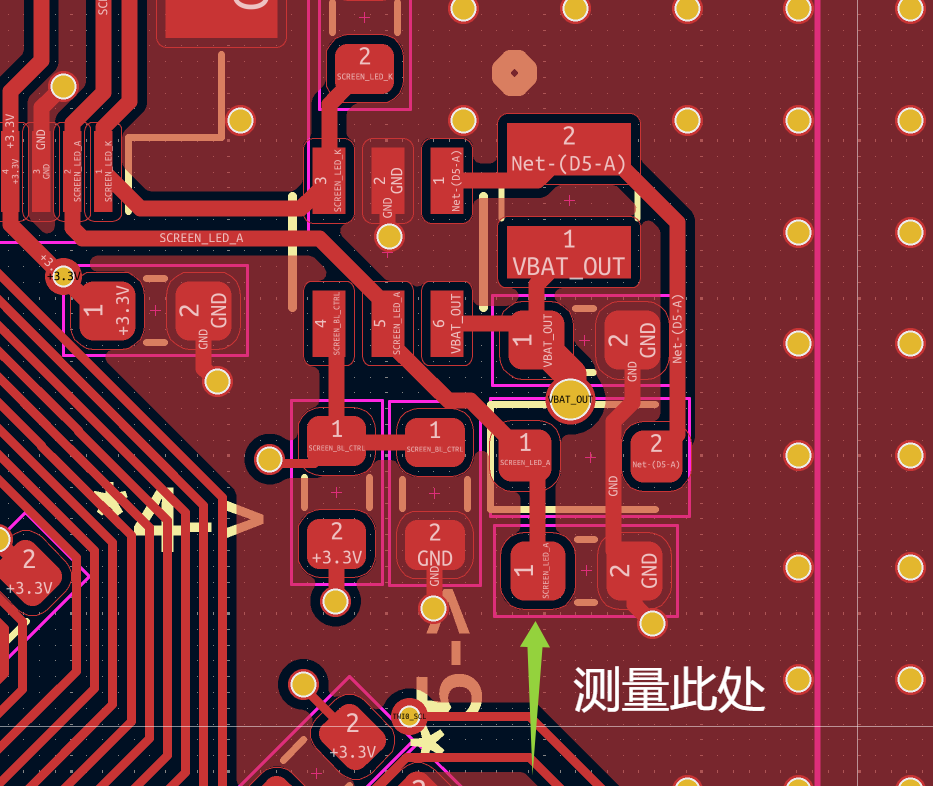

0.6版本30v测量位置：
*嘉立创版：
*白银原版：
解决方法：依次更换零件，推荐顺序：
我是尾部 此处正在施工 妖精正在完善板块
7. 亮度调节不了，一直最亮
现象：亮度调节没有变化，一直是最亮状态
解决方案
检查 SCREEN_BL_CTRL 脚有没有虚焊
8. 屏幕显示颜色错误
现象：屏幕显示异常，包括但不限于颜色错误

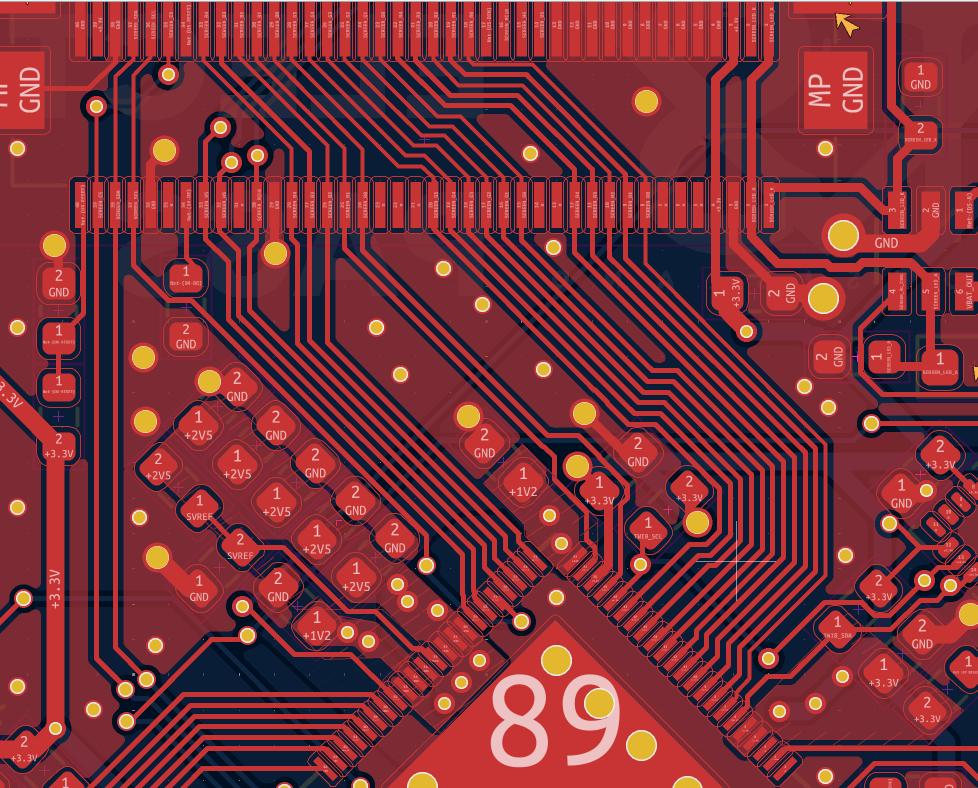

原因：颜色线可能虚焊了
奇奇怪怪的问题
天选6Pro AMD版 USB 报错 43
现象：天选6Pro AMD版右侧 USB 接口出现 USB 报错 43
原因：可能由于 USB 总线结构问题，即使焊接正常，USB 也会报错代码 43
解决方案
换到左边（电源侧）的 USB-A 接口。
其他 AMD 设备目前不知道会不会出现相同问题，AMD 用户可以尝试所有 USB 接口。
