硬件概述

本章节将指导您完成硬件部分的制作，包括 PCB 下单、元器件购买和焊接贴装。

硬件制作流程

PCB下单 → 元器件购买 → 焊接贴装 → 调试验证

章节导航

章节	说明
PCB下单指南	如何在嘉立创下单 PCB
元器件购买	元器件购买注意事项
贴装须知	器件方向等注意事项
贴装过程	详细的焊接步骤指南

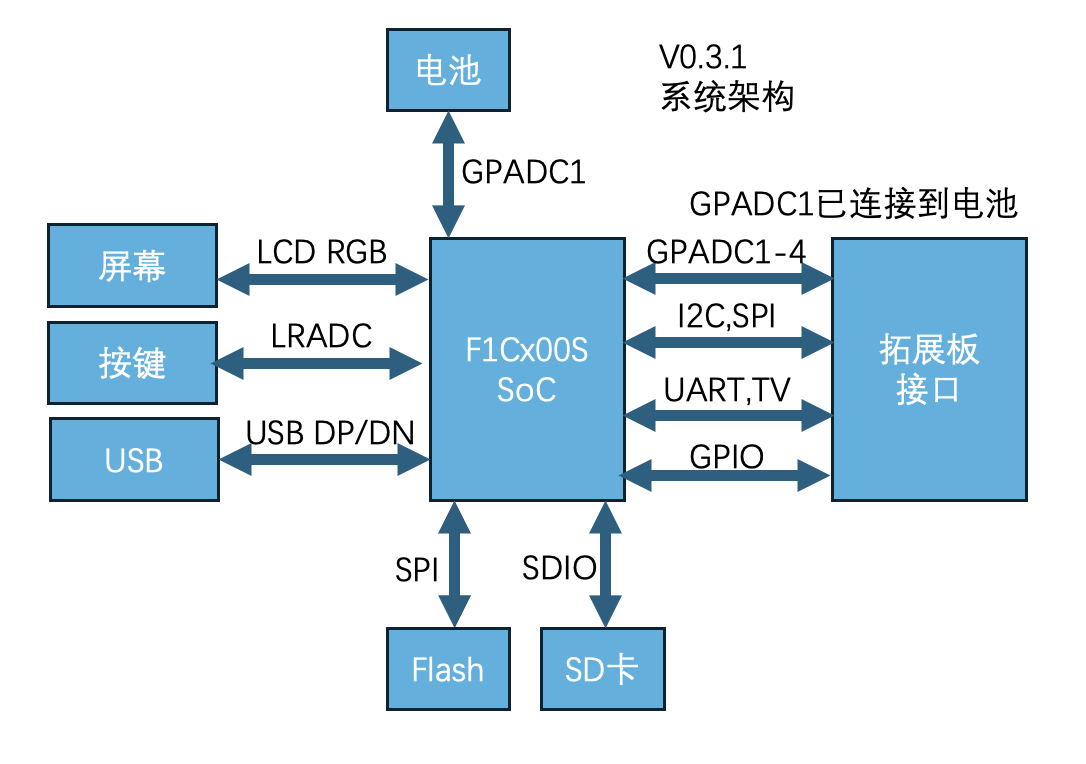

系统架构

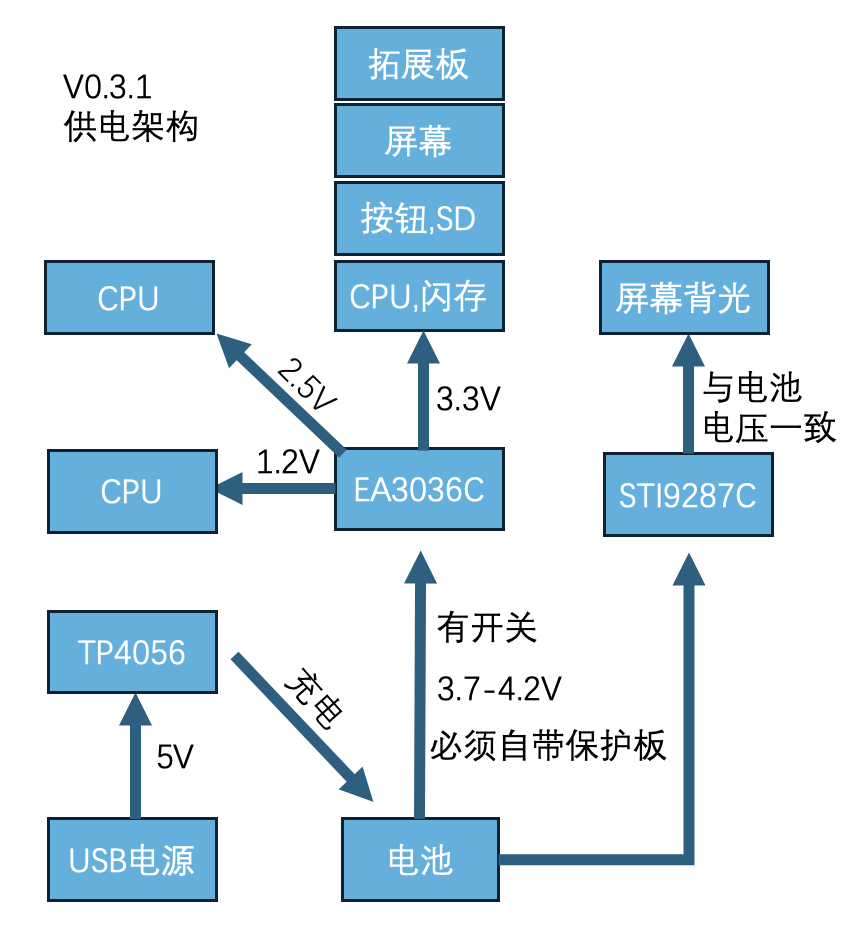

电源架构

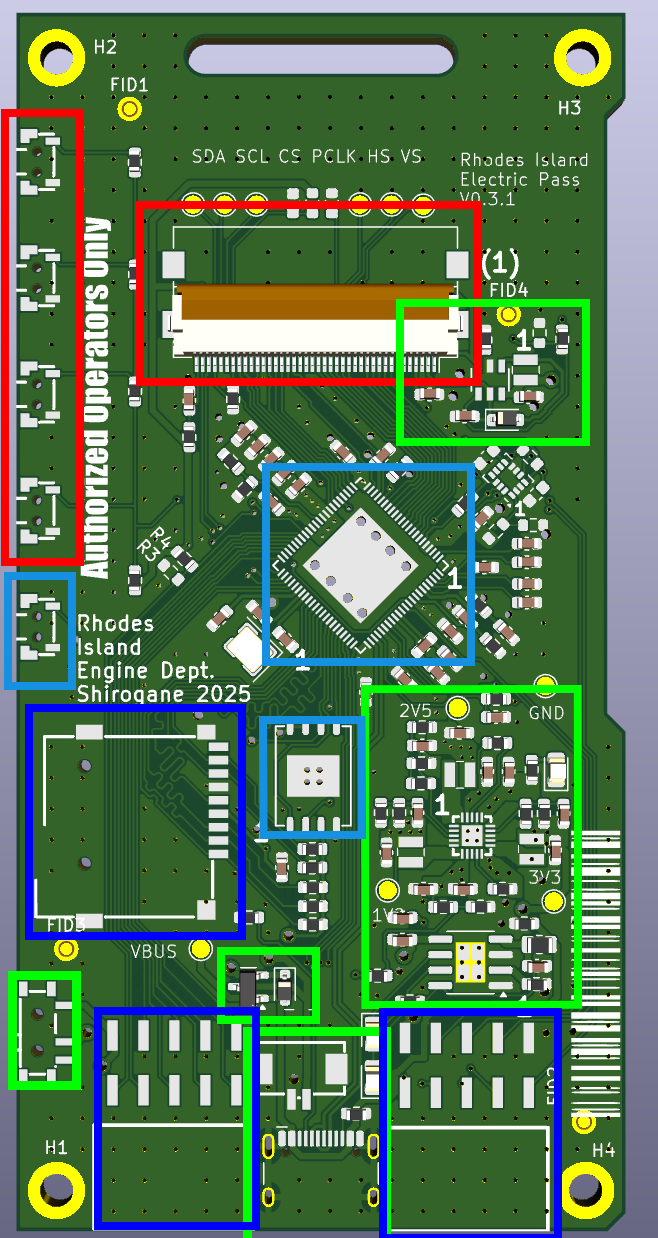

PCB分区

PCB 按功能分为以下区域：

• 绿色区域 - 供电器件（必须首先贴装）
• 浅蓝色区域 - 核心器件（SOC、Flash等）
• 红色区域 - 屏幕连接器和按钮
• 深蓝色区域 - 扩展接口和SD卡槽

下一步

开始 PCB下单！
